svg知识
常见的svg标签
1 | <svg xmlns="http://www.w3.org/2000/svg" width="600" height="600" version="1.1"> |
xmlns 与 version
xmlns是固定写法，固定值如下，version也是固定写法，最近的版本就是1.1:1
2<svg xmlns="http://www.w3.org/2000/svg" width="600" height="600" version="1.1">
</svg>
path
path命令基本规律：
1.区分大小写：大写表示坐标参数为绝对位置，小写为相对位置
2.最后的参数表示最终要到达的位置
3.上一个命令结束的位置就是下一个命令开始的位置
4.命令可以重复参数表示重复执行同一条命令
小写 相对坐标 与 大写 绝对坐标
上面介绍的都是用绝对坐标，其实一般画图都使用相对坐标小写的，比如：1
2
3//效果跟上面的 《path指令 M 、V、 H、Z、L --- demo2》是一样的，但增加了灵活性，
//当随意改变起始点坐标是，图形不被破坏，这是绝对坐标做不到的。
<path stroke='orange' stroke-width='.8' fill='orange' d='M 20 70 h 30 v -10 l 10 20 l -10 20 v -10 h -30 z' />
逗号有没有不影响
比如下面两个代码，一个有逗号，一个没有，对于电脑而言都能正常识别，加逗号只是为了人能够识别理解1
2<polygon points="25 10,10 40, 50 27" style="fill:green;stroke:orange;stroke-width:4"/>
<polygon points="25 10 10 40 50 27" style="fill:green;stroke:orange;stroke-width:4"/>
path 指令
这里只列举部分，更多参考：1
2
3
4
5
6
7指令 参数 说明
M x y 将画笔移动到点(x,y)
L x y 画笔从当前的点绘制线段到点(x,y)
H x 画笔从当前的点绘制水平线段到点(x,y0)
V y 画笔从当前的点绘制竖直线段到点(x0,y)
A rx ry x-axis-rotation large-arc-flag sweep-flag x y 画笔从当前的点绘制一段圆弧到点(x,y)
C x1 y1, x2 y2, x y 画笔从当前的点绘制一段三次贝塞尔曲线到点(x,y)
1 | <path d="M 200 200 A 200 200 0 0 1 400 400" style="fill:none;stroke:orange;stroke-width:10;" /> |
path的贝塞尔曲线
ps工具中的钢笔工具就是一个贝塞尔曲线，贝塞尔曲线由几个点组成，具体参考这个视频的末尾段的介绍
path指令 M 、V、 H、Z、L
指令介绍
- M 坐标点
- V 垂直
- H 水平
- Z 闭合
- L 连线到坐标点
demo 1
如下，viewBox代表从原点 0 0 开始，像x、y轴各延伸100；1
2
3
4
5
6<svg viewBox='0 0 100 100' style='border:green solid'>
//d='M 10 0 V 100' 从坐标x 10 、 y 0开始，垂直方向延伸y 100；
<path stroke='green' stroke-width='.2' d='M 10 0 V 100'/>
//d='M 0 10 H 100' 从坐标x 0 、 y 10开始，水平方向延伸x 100；
<path stroke='green' stroke-width='.2' d='M 20 0 H 100'/>
</svg>

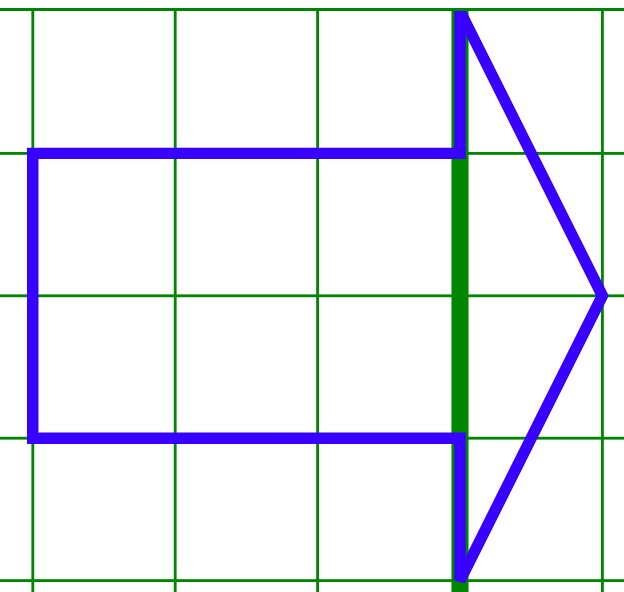

demo2
1 | //在坐标点20 10 开始，水平移到 x50，再垂直移到y0，然后连线到坐标点60 20，再连线到坐标点 50 40，然后垂直移动到y30 |
效果：
polygon 与 polyline
代码
1 | //多边形比如三角形、矩形、梯形、多边形，会自动闭合 |
polygon 画多边形
参考上面代码
polyline 画折线
参考上面代码
二者区别
polygon 会自动闭合，画多边形比较方便，polyline不会自动闭合，可以画多边形，当不方便，更多用于画折线。
指令Q - quadratic 二次曲线
Q指令
如下 Q 后面跟两个坐标点，第一个点为曲线最高或最低点，第二个点为曲线终点。1
<path stroke='red' stroke-width='.8' fill='none' d='M 20 30 Q 25 0, 50 30 ' />
Q第一个点y轴实际位置为 (自身y+起始点y)/2
比如上面代码d='M 20 30 Q 25 0, 50 30 ' q的第一个点为 25 0，自身的y值为0，起始点M的y值为30，那么实际位置为15.
不需知道为什么，知道是这个规律就行。
Q 的镜像指令 T指令
T跟着的坐标点为终点。终点恰当与否，决定镜像是否更像。1
<path stroke='red' stroke-width='.8' fill='none' d='M 20 50 Q 25 10, 50 50 T80 50' />
指令C - curve 曲线
C指令
如下 C 后面跟三个坐标点，第一和第二个点用来控制曲线的弧度，第三个点为终点。1
<path stroke='blue' stroke-width='.8' fill='none' d='M 20 50 C 40 40, 60 40, 80 50' />
C指令 与 Q指令关系
二者都用来画曲线，能达到一样效果，不过，c后面跟着三个点，所以相比Q（两个点），更能精确控制曲线弧度。
C 的镜像指令 S指令
相比Q的镜像T指令，C时只能用S进行镜像，S的最后一个点为终点，之前的点用来调节镜像弧度：1
<path stroke='yellow' stroke-width='.8' fill='none' d='M 20 50 C 30 40, 40 40, 50 50 S 70 60 80 50' />
指令A - Arc 圆弧
A指令
1 | <path stroke='blue' stroke-width='.8' fill='gray' d='M 30 50 A 1 1, 0 , 0 0, 70 50' /> |
如上 C 后面跟7个参数。
- 最后两个参数：70 50为终点
- 第一、二个参数：
情况一：比如本例： 1 1 ，为圆弧的x、y轴比例，M30 50 与终点70 50，已经确定了圆半径，此时圆弧xy比例不一样，就形成对应比例的圆或椭圆。
情况二：当值大于圆弧半径时，此参数就不是比例了，就是圆弧的圆心，此种情况就有些复杂了。 第五个参数： 0 ，后面的0代表画下半圆，如果是1就是画上半圆,如下上下两句各画半个圆，一起拼起来就是一个圆：
1
2<path stroke='blue' stroke-width='.8' fill='gray' d='M 30 50 A 1 1, 0 , 0 0, 70 50' />
<path stroke='blue' stroke-width='.8' fill='purple' d='M 30 50 A 1 1, 0 , 0 1, 70 50' />第三个参数： 0 是圆弧的旋转角度，类似transform的scal，当大于45时，圆弧的x、y轴值将颠倒。
- 第四个参数： 当为0时，显示圆弧，当为1时，显示圆弧剩余部分。：
1
<path stroke='blue' stroke-width='.8' fill='purple' d='M 30 50 A 50 50, 0 , 1 1, 70 50' />
C指令 与 Q指令关系
二者都用来画曲线，能达到一样效果，不过，c后面跟着三个点，所以相比Q（两个点），更能精确控制曲线弧度。
C 的镜像指令 S指令
相比Q的镜像T指令，C时只能用S进行镜像，S的最后一个点为终点，之前的点用来调节镜像弧度：1
<path stroke='yellow' stroke-width='.8' fill='none' d='M 20 50 C 30 40, 40 40, 50 50 S 70 60 80 50' />
text
dx 与 dy
dx与dy 表示的是相对于前一个字符的长度，参考
g 与 坐标系
元素的x是相对于父层的g，而非原始坐标
如下rect的坐标 0 0 ，相对的是g形成的坐标系，而非原始坐标，
详细demo1
2
3
4node.append("g")
.append("rect")
.attr("x",0)
.attr("y",0)
参考demo
svg进阶知识
viewport viewbox preserveAspectRatio
三者关系

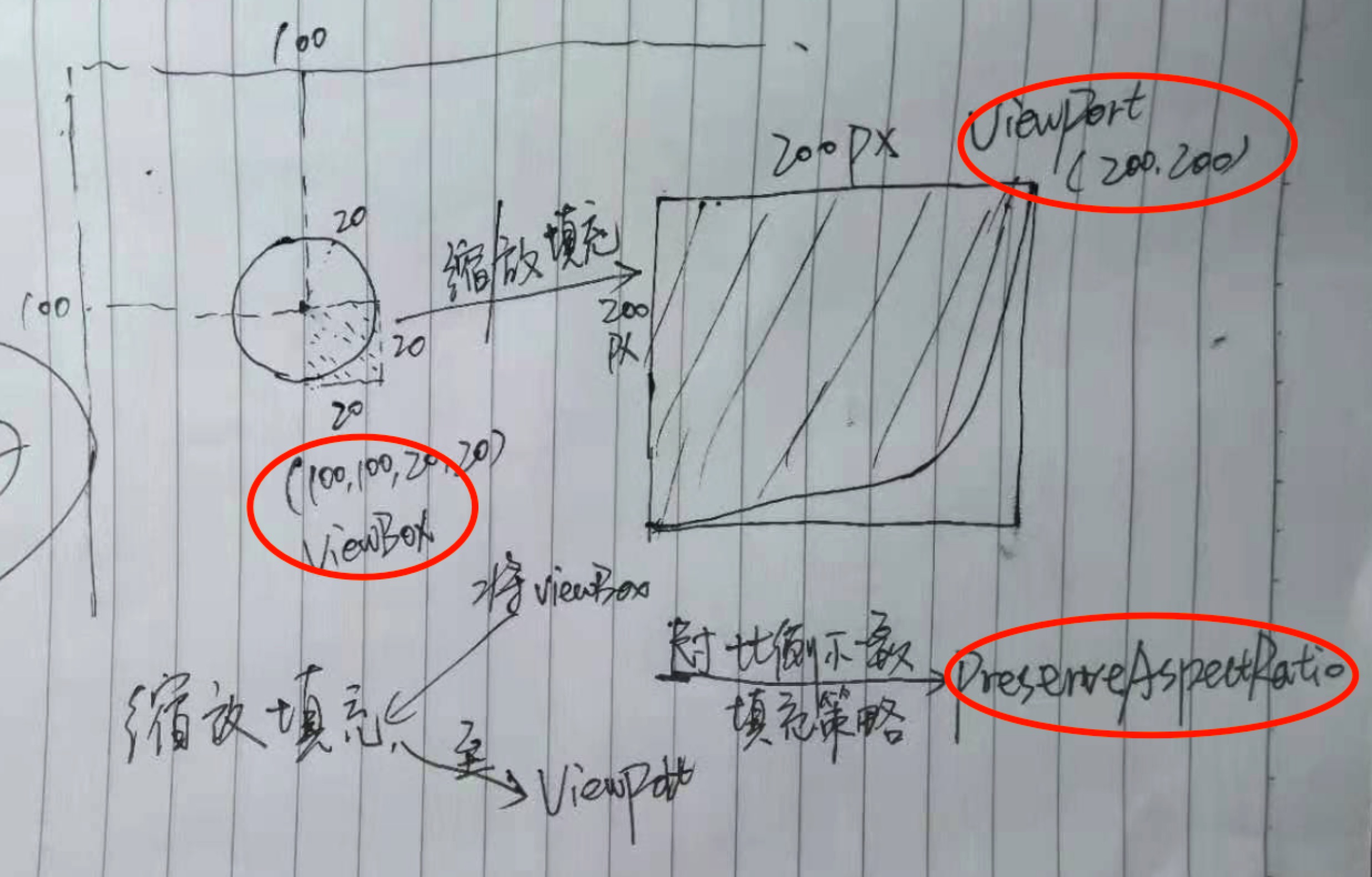

其实三者关系很好理解，也很简单，不过网上有很多博客或教程将此复杂化了，如下图：
在坐标系上画了一个矩形，现在只想显示阴影部分，取 viewbox 100 100 20 20；
现在设置svg的viewport 为200 200；
在显示时，
svg的机制，会让viewbox自动缩小或放大以填充整个viewport；
放大后，viewport显示了刚才viewbox的内容。
demo参考
viewbox会缩小或者扩大填满viewport
参考上面。
preserveAspectRatio
可网上查询，机制跟css 的background 的图片填充一样。
