canvas demo

写一个字

demo 地址

根据速度设置线条粗细

代码

var lastLineWidth = -1;
var maxLineWidth = 30;
var minLineWidth = 1;
var maxStrokeV = 10;
var minStrokeV = 0.1;
function calcLineWidth( time , distance ){
   //v 速度 （注意，不是加速度）
    var v = distance / time;
    var resultLineWidth;
    if( v <= minStrokeV )
        resultLineWidth = maxLineWidth;
    else if ( v >= maxStrokeV )
        resultLineWidth = minLineWidth;
    else{
        resultLineWidth = maxLineWidth -
        (v-minStrokeV)/(maxStrokeV-minStrokeV)*(maxLineWidth-minLineWidth);
    }

//lastLineWidth == -1 说明是刚开始画图，此时lastLineWidth不存在，直接取resultLineWidth
    if( lastLineWidth == -1 )
        return resultLineWidth;

//有人说直接 return resultLineWidth，这样的缺点是，线条过渡不平滑；
//为了让线条平滑过渡，使用原来的宽度2/3，加上新的宽度1/3
    return resultLineWidth*1/3 + lastLineWidth*2/3;
}

刚开始画图宽度取值

参见上面代码的lastLineWidth == -1情况。

2/3与1/3的平滑过渡技巧

参考上面代码，其实也不一定要设置成1/3 2/3，也可以是其他值，可以自己试验，只要壁画看起来平滑过渡即可。

笔画的主体方法

从onmousedown开始

function beginStroke(point){

    isMouseDown = true
    //设置按下鼠标时的鼠标坐标 与 此时的时间戳
    lastLoc = windowToCanvas(point.x, point.y)
    lastTimestamp = new Date().getTime();
}

只在isMouseDown true时才画图

onmousedown时设置isMouseDown为true，在鼠标松开(onmouseup)、鼠标离开dom时(onmouseout)设置isMouseDown为false，
onmousemove时不设置值，此事件只负责画图。

在onmousemove事件中画图

所以的绘制方法都在此事件中写：

canvas.onmousemove = function(e){
    e.preventDefault()
    if( isMouseDown ){
        moveStroke({x: e.clientX , y: e.clientY})
    }
};

function moveStroke(point){
//获取当前坐标
    var curLoc = windowToCanvas( point.x , point.y );
    var curTimestamp = new Date().getTime();
    var s = calcDistance( curLoc , lastLoc )
    var t = curTimestamp - lastTimestamp

    var lineWidth = calcLineWidth( t , s );

    //draw
    context.beginPath();
    context.moveTo( lastLoc.x , lastLoc.y );
    context.lineTo( curLoc.x , curLoc.y );

    context.strokeStyle = strokeColor
    context.lineWidth = lineWidth
    // lineCap lineJoin 让线条更加平滑
    context.lineCap = "round"
    context.lineJoin = "round"
    context.stroke()

    //重置上一次的状态
    lastLoc = curLoc
    lastTimestamp = curTimestamp
    lastLineWidth = lineWidth
}

onmousedown、onmousemove之间计算距离

如上面《画图方法》代码，笔画的移动就是通过计算二者之间的位置算出来的距离。

onmousemove、onmousemove 之间计算距离

如上面《画图方法》代码中的下面内容说明了这一点：

//重置上一次的状态
    lastLoc = curLoc
    lastTimestamp = curTimestamp
    lastLineWidth = lineWidth

lineCap lineJoin 让线条更加平滑

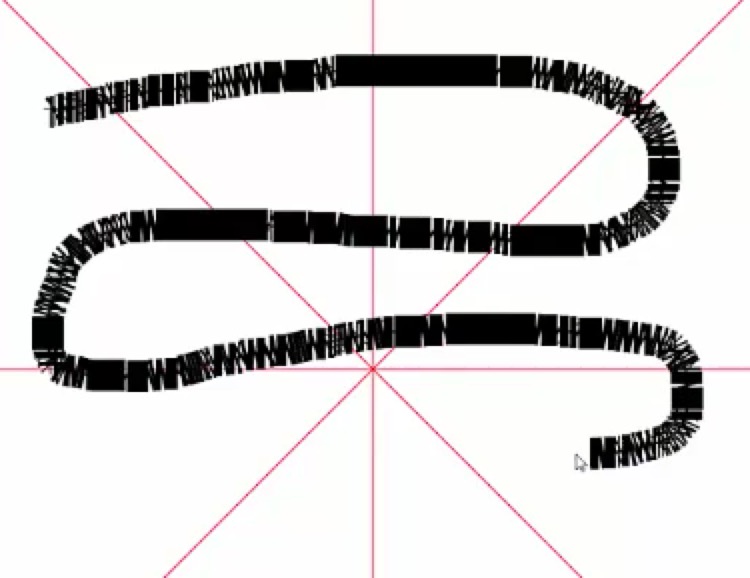

在没有加下面时，效果图如下：

1 2	context.lineCap = "round" context.lineJoin = "round"

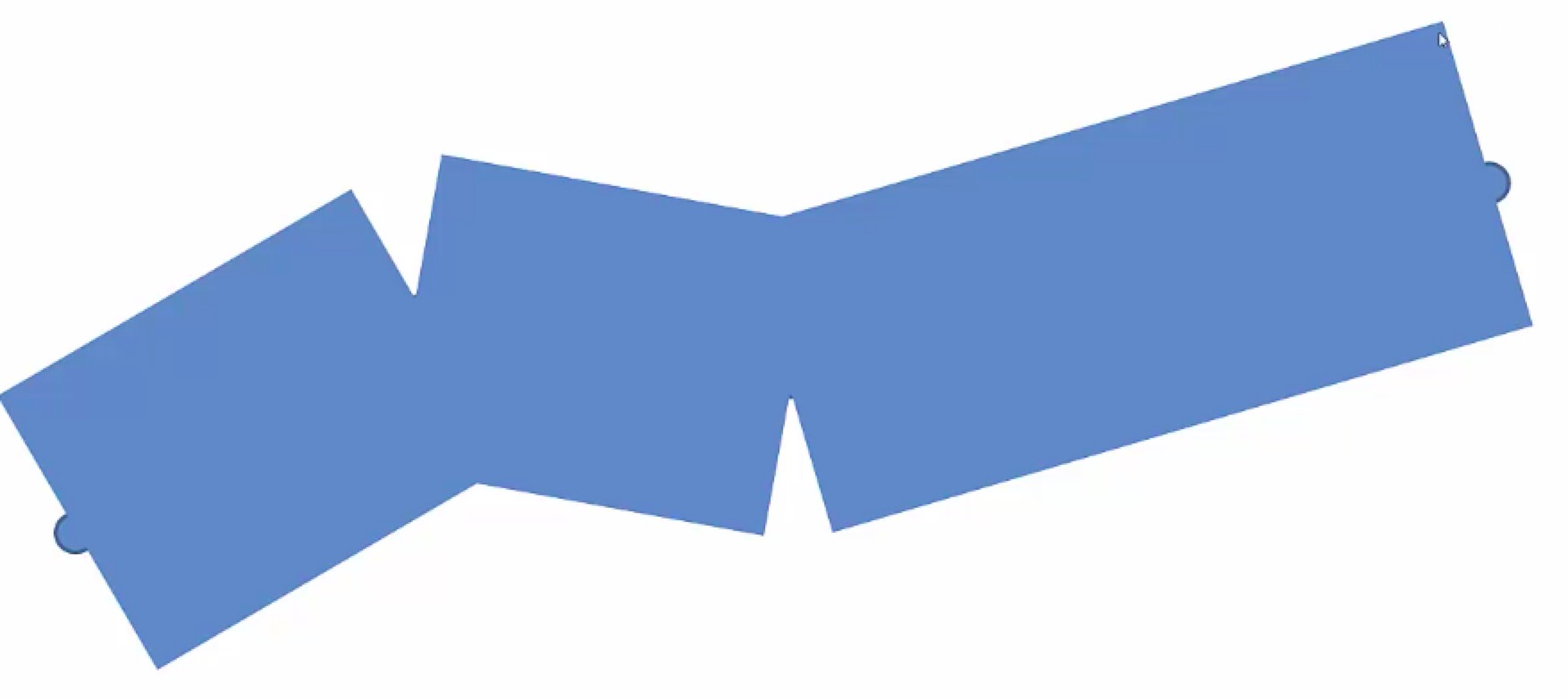

为什么会这样？我们画的线其实是有很多段矩形拼接而成，如此啊，在拼接处就会有缝隙，此时可以使用线段的帽子lineCap，再加一个lineJoin，双保险，平滑过渡：

图像处理-缩放图片

放大或缩小的显示

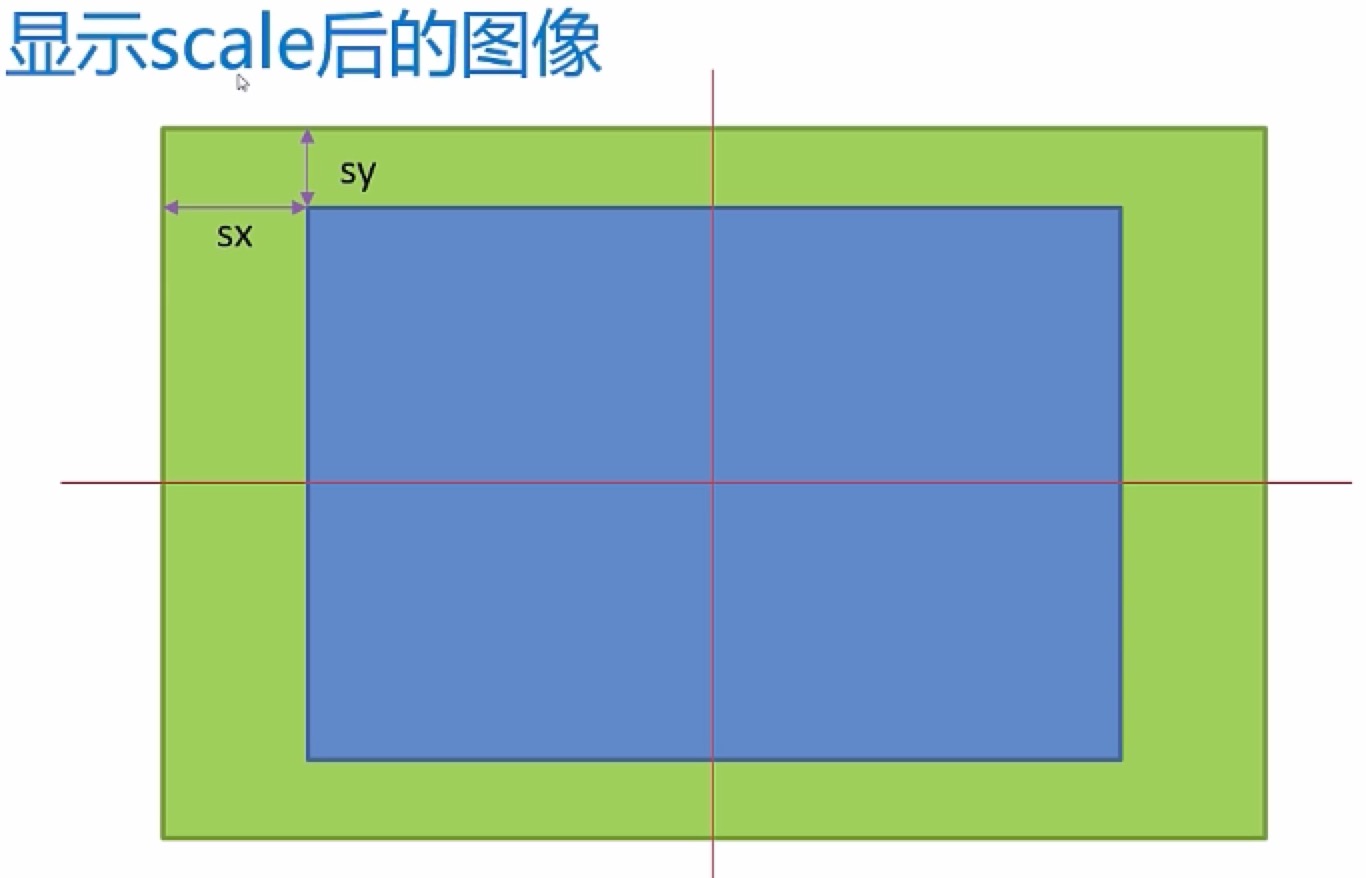

放大的时候，我们希望图像显示的中心点与原来图片中心点是重合的，为了保证中心点不动，就必须找准截取图片的坐标点，计算方法如下：

思路一(常规思路：误区)

常规的思想是从原来图片选择一个点，然后截取一个区域，放到画布上，进行显示，如下，下面的计算方式无法达到自动缩放要求。
这种思路也可以达到缩放，但是需要大量的计算，非常麻烦。

var imageWidth = 1152 * scale
var imageHeight = 768 * scale
var sx = imageWidth / 2 - canvas.width / 2
var sy = imageHeight / 2 - canvas.height / 2
context.drawImage( image , sx , sy , canvas.width , canvas.height
    , 0 , 0 , canvas.width , canvas.height )

思路二(推荐)

参考《经典的缩放处理方案》

经典的缩放处理算法

概述

缩放时必须保证中心点不动。
放大的时候，x为负数，达到放大效果，缩小时，x为正值，达到缩小效果，完美兼容放大和缩小两种情况。

var imageWidth = 1152 * scale
var imageHeight = 768 * scale

x = canvas.width /2 - imageWidth / 2
y = canvas.height / 2 - imageHeight / 2

context.clearRect( 0 , 0 , canvas.width , canvas.height )
context.drawImage( image , x , y , imageWidth , imageHeight )

保证中心点不动

参考上面

选取坐标点技巧

参考上面

放大或缩放处理图片

参考上面，为了缩放显示图片，在drawImage的最后两个参数时，都进行放大或缩放处理。

onmousemove 代替 onchange

为了达到鼠标移动时就触发绘图，需要使用onmousemove，因为onchange只有在停止滑动时才触发事件。

//  slider.onchange = function(){
//      scale = slider.value
//      drawImage( image , scale )
//  }

slider.onmousemove = function(){
    scale = slider.value
    drawImageByScale( scale )
}

离屏canvas技术

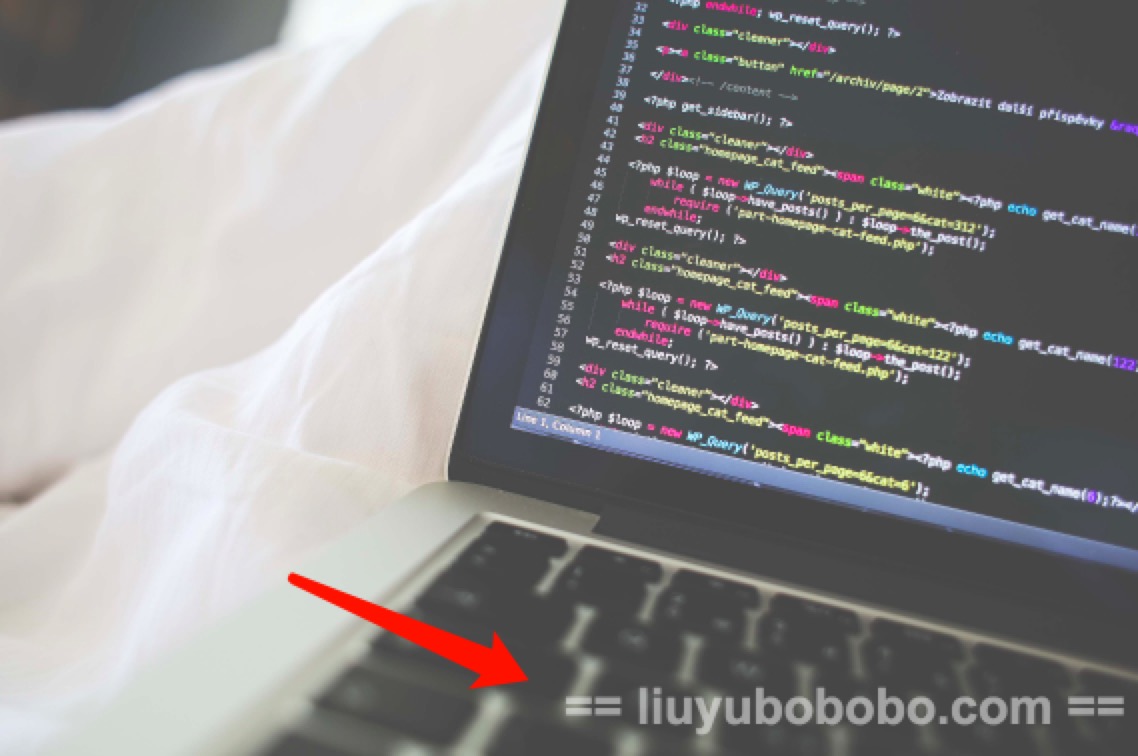

水印demo

介绍

定义一个水印的canvas，display 设置为不可见，让后将此canvas作为 drawImage 的第一个参数，绘制到画布当中。
因为水印的canvas本身不被显示，而只将其投影显示到画布当中，因此称之为离屏canvas。

<!-- 原来的canvas将会被cody到上一个图片画布中作为水印展示，不需要展示原来的canvas，因此隐藏原有的canvas -->
    <canvas id="watermark-canvas" style="display:none;margin:0 auto;border:1px solid #aaa;">
        您的浏览器尚不支持canvas
    </canvas>

//setup watermark canvas
   watermarkCanvas.width = 600
   watermarkCanvas.height = 100

   watermarkContext.font = "bold 50px Arial"
   watermarkContext.lineWidth = "1"
   watermarkContext.fillStyle = "rgba( 255 , 255 , 255 , 0.5 )"
   watermarkContext.textBaseline = "middle";
   watermarkContext.fillText( "== liuyubobobo.com ==" , 20 , 50 )

 function drawImage( image , scale ){

           imageWidth = 1152 * scale
           imageHeight = 768 * scale
           x = canvas.width /2 - imageWidth / 2
           y = canvas.height / 2 - imageHeight / 2

           context.clearRect( 0 , 0 , canvas.width , canvas.height )
           context.drawImage( image , x , y , imageWidth , imageHeight )
           context.drawImage( watermarkCanvas , canvas.width - watermarkCanvas.width ,
                                                 canvas.height - watermarkCanvas.height )
       }

将canvas作为drawImage参数

利用了drawImage 可以将图片和canvas作为参数进行处理。

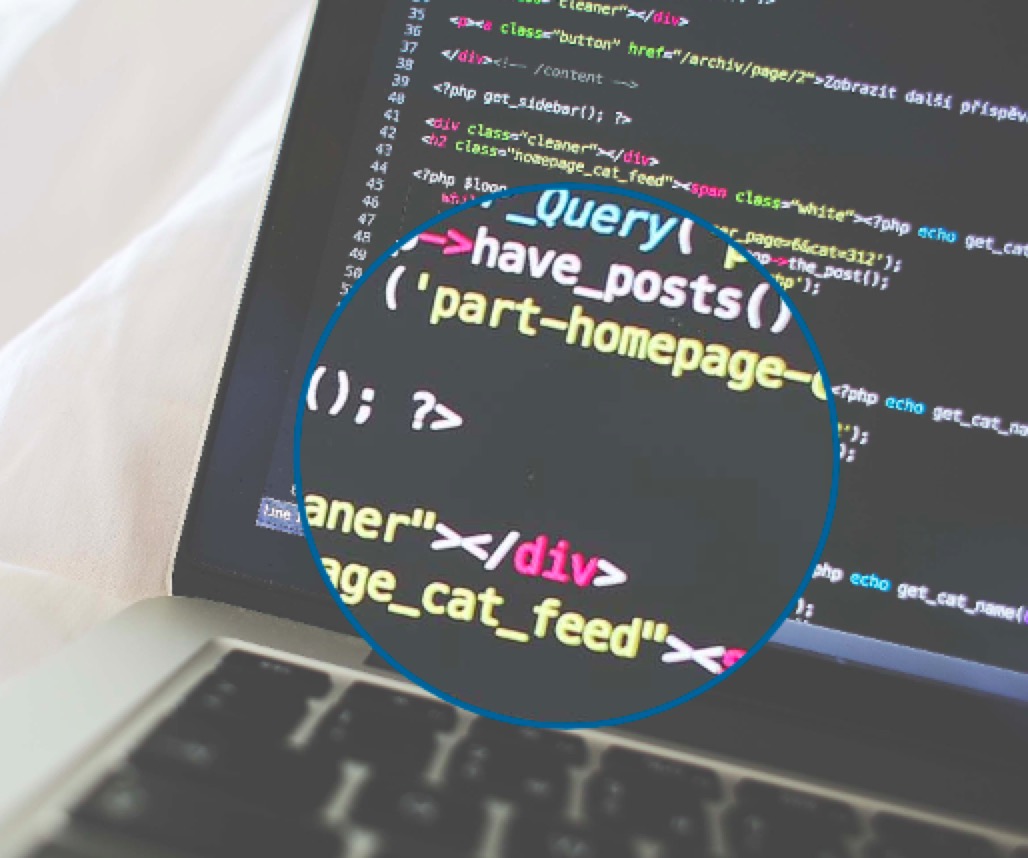

放大镜

原理

只使用一张高清图片。
离屏canvas绘制原尺寸图片，并且display none。
原屏canvas绘制缩放后图片，
计算离屏与缩放后图片的倍率，以此作为缩放参数。
原屏绘制好后就不动它了，
每次放大镜时，都使用clip剪切区显示离屏投射。
可以参考上面代码。

代码和 demo地址

demo地址

<canvas id="canvas" style="display:block;margin:0 auto;border:1px solid #aaa;">
      您的浏览器尚不支持canvas
  </canvas>

  <canvas id="offCanvas" style="display: none">

var canvas = document.getElementById("canvas")
      var context = canvas.getContext("2d")

      var offCanvas = document.getElementById("offCanvas")
      var offContext = offCanvas.getContext("2d")

      var image = new Image()
      var isMouseDown = false
      var scale

      window.onload = function(){

          canvas.width = 1152
          canvas.height = 768

          image.src = "img-lg.jpg"
          image.onload = function(){

              offCanvas.width = image.width
              offCanvas.height = image.height
              scale = offCanvas.width / canvas.width

              context.drawImage( image , 0 , 0 , canvas.width , canvas.height )
              offContext.drawImage( image , 0 , 0 )
          }
      }

   function drawMagnifier( point ){

         //设置放大镜圆半径
          var mr = 200

          var imageLG_cx = point.x * scale
          var imageLG_cy = point.y * scale

          var sx = imageLG_cx - mr
          var sy = imageLG_cy - mr

          var dx = point.x - mr
          var dy = point.y - mr

          context.save()

          context.lineWidth = 10.0
          context.strokeStyle = "#069"
          //使用剪切 clip 来做放大镜
          context.beginPath()
          context.arc( point.x , point.y , mr , 0 , Math.PI*2 , true )
          context.stroke()
          context.clip()
          context.drawImage( offCanvas , sx , sy , 2*mr , 2*mr , dx , dy , 2*mr , 2*mr )
          context.restore()
      }

计算离屏信息

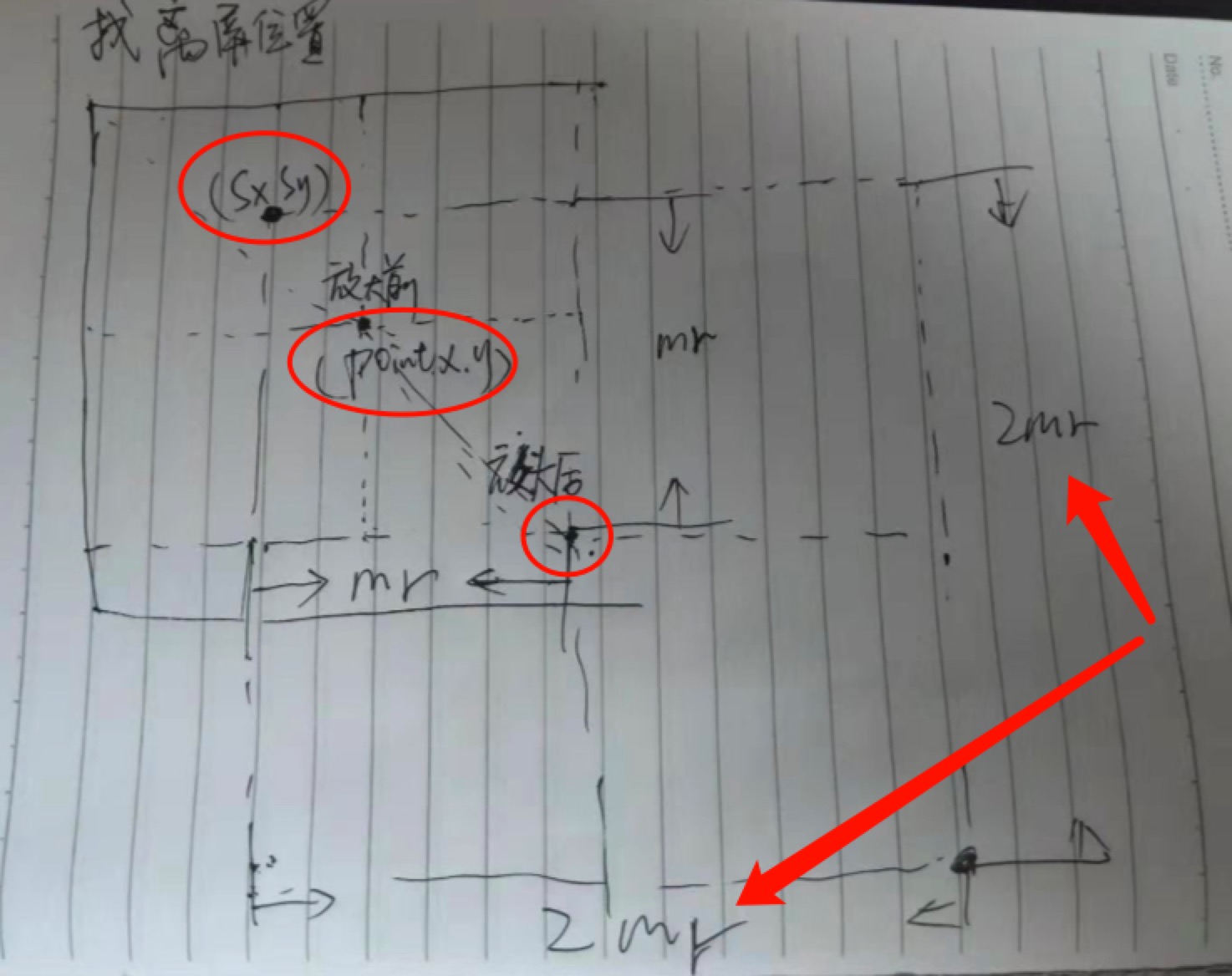

这里需要计算离屏canvas的这些信息（sx , sy , 2mr , 2mr），原理见下图：

1	context.drawImage( offCanvas , sx , sy , 2mr , 2mr , dx , dy , 2mr , 2mr )

计算原屏信息

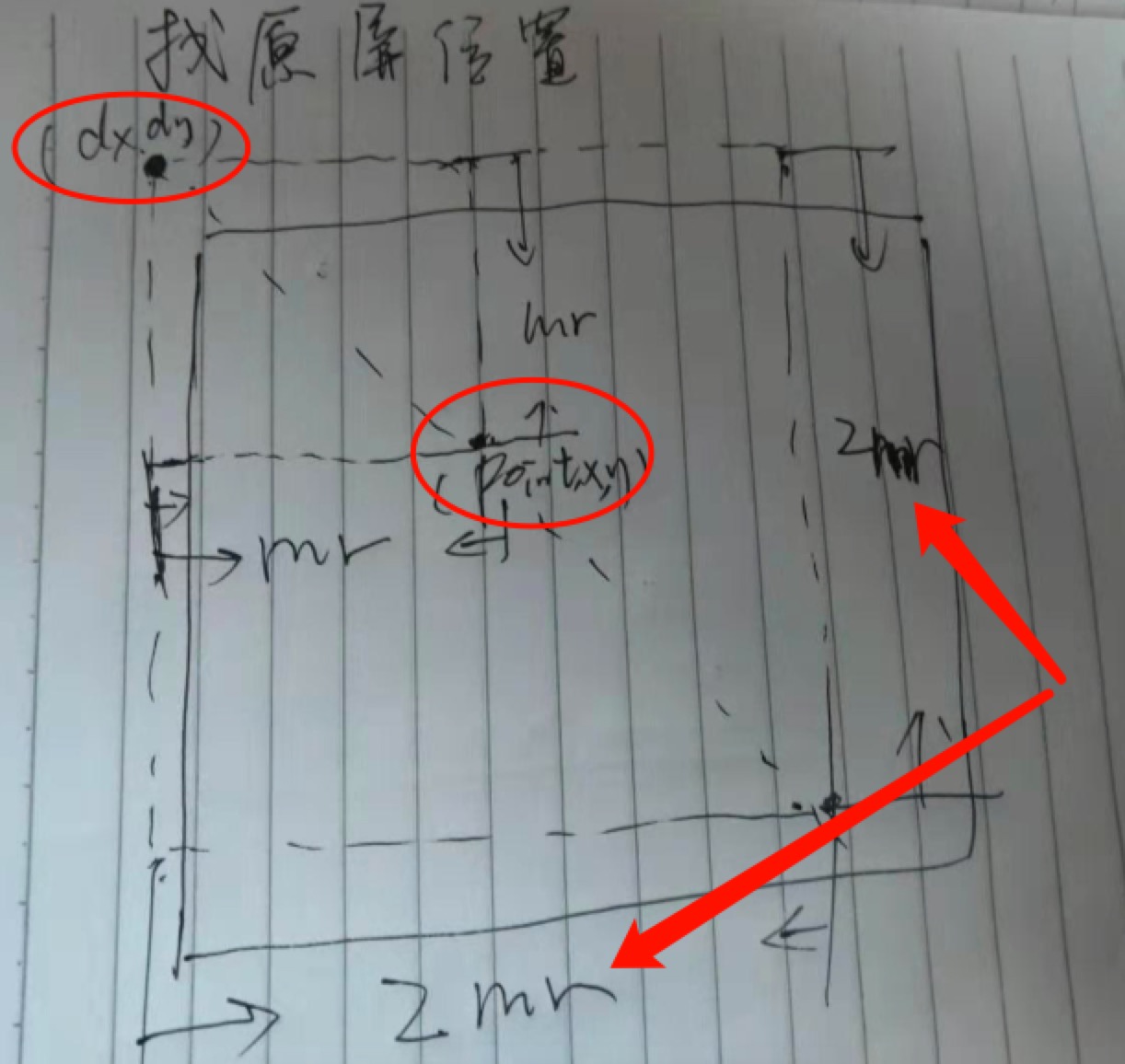

这里需要计算离屏canvas的这些信息（dx , dy , 2mr , 2mr），原理见下图：

1	context.drawImage( offCanvas , sx , sy , 2mr , 2mr , dx , dy , 2mr , 2mr )

使用剪切 clip 来做放大镜

见上面代码。

为什么clip不隐藏原屏图片

刚开始以为clip可能会隐藏原屏图片，结果没有，究其原因，估计是原屏图片是在clip之前就绘制好了，所以不受影响，后期绘制的离屏投射就受影响了
